（一）、原理及用途
YD系列(IP54)變極多速三相異步電動機是Y3系列(1P54)三相異步電動機的派生電動機產品，它利用改變定子繞組的接法以改變電動機的級數，從而電動機用一套或兩套繞組來獲得兩種或兩種以上的轉速。
我廠國前生產的YD系列(IP54)從80~280機座號11個機座號，共96個規格。
YD系列(IP54)變極多速相異步電動機的安裝尺寸、外形尺寸、絕緣等級、防護等級、冷卻方法、結構及安裝型式，使用條件、額定電壓、額定頻率等均與Y3系列（IP54)電動機相同。
YD系列(IP54)變極多速異步電動機由于具有可隨負載性質的要求而分級變化轉速，從面達到了功率的合理匹配和簡化了變速系統的特點。它適用于各式切削機床、礦山冶金機械、紡織機械、印染機械，化工機械、農業機械等需要逐級調速的各傳動機構。該系列按JB/T7127-1993《YD系列變極多速三相異步電動機技術條件》設計制造。同時還可以生產各種規格電磁制動多速異步電動機。

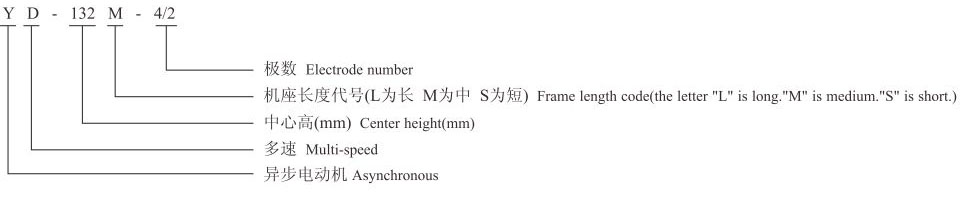

（二）、型號說明
（三）、YD（IP54）變極多速三相異步電動機接線與標志
YD系列<TP54>變極多速三相異步電動機與電源接線按JB/T7127-1993標準的規定。

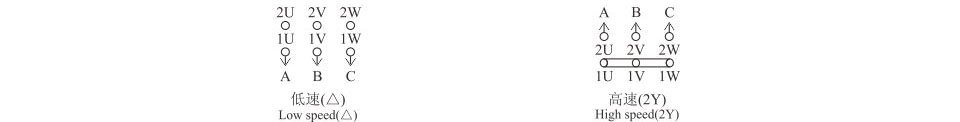

雙速時：低速與電源接線端子為1U、1V、1W(△接)
高速與電源接線端子為2U、2V、2W(2Y接)

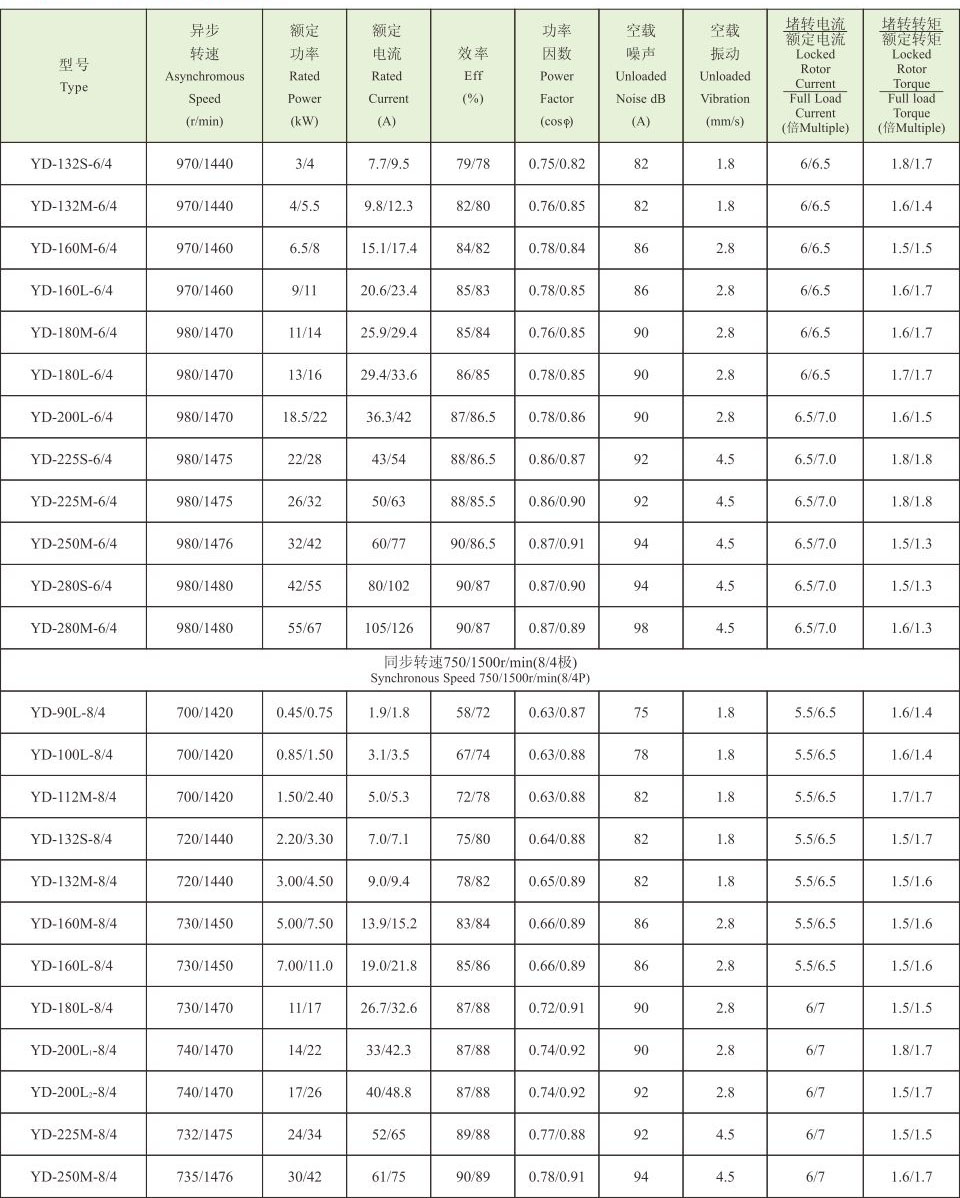

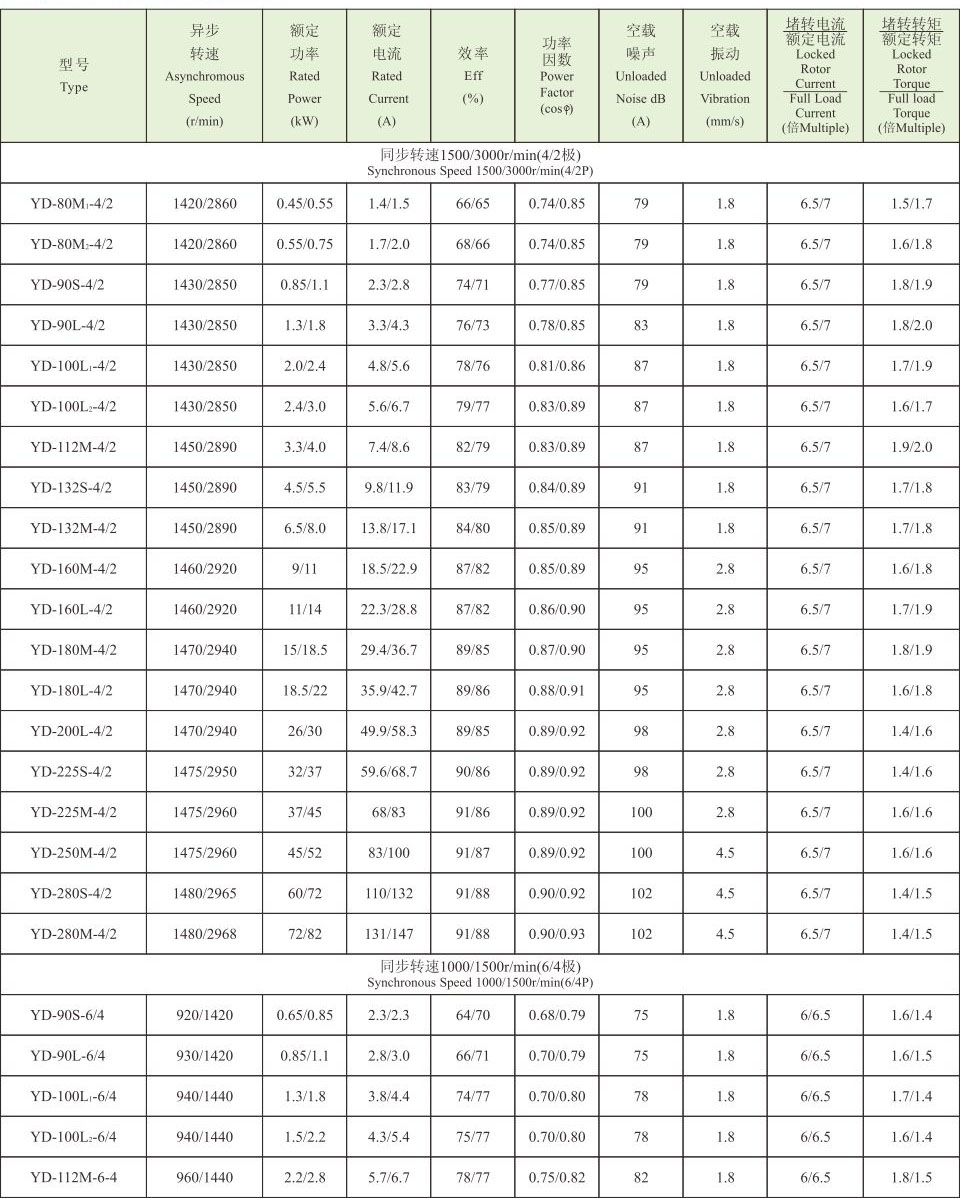

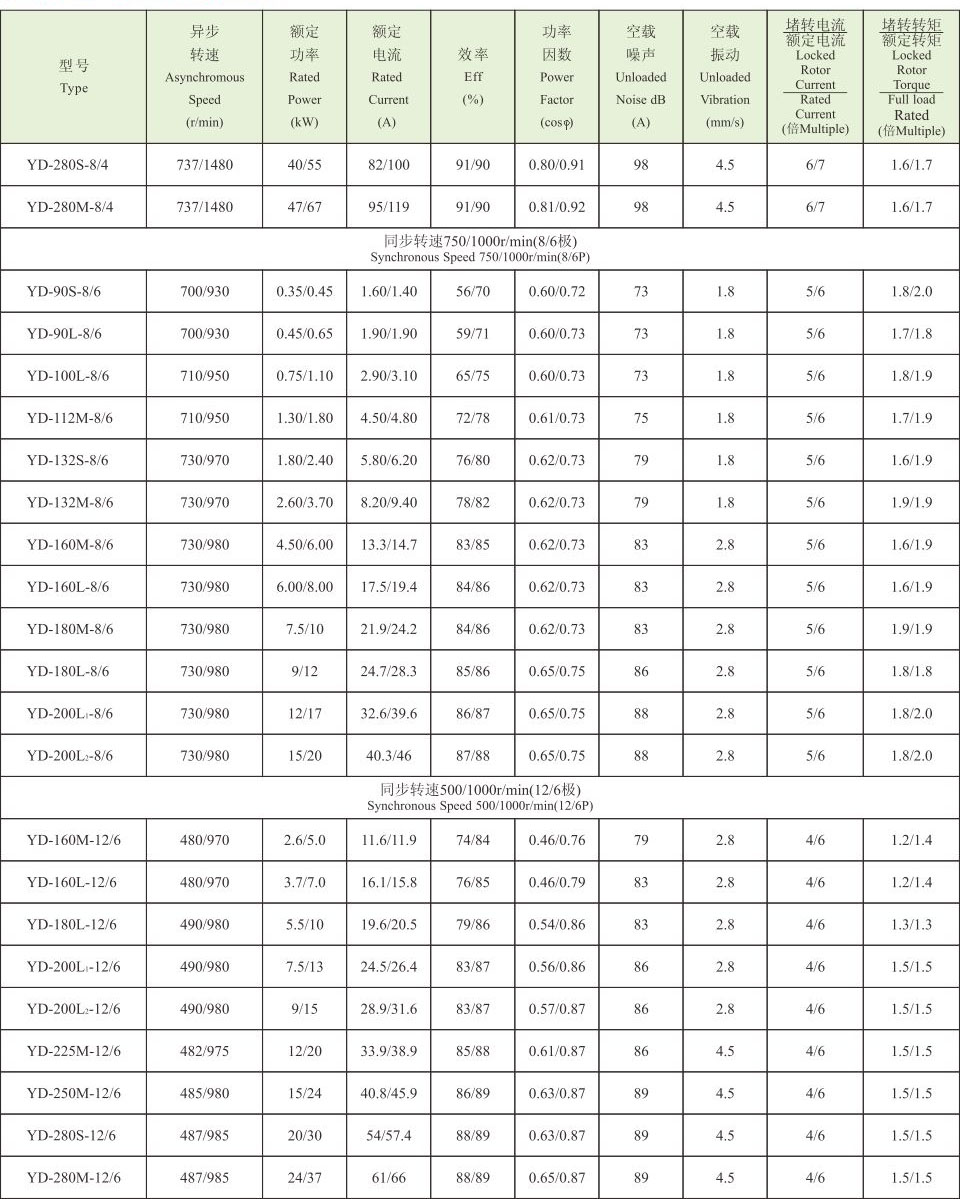

技術參數

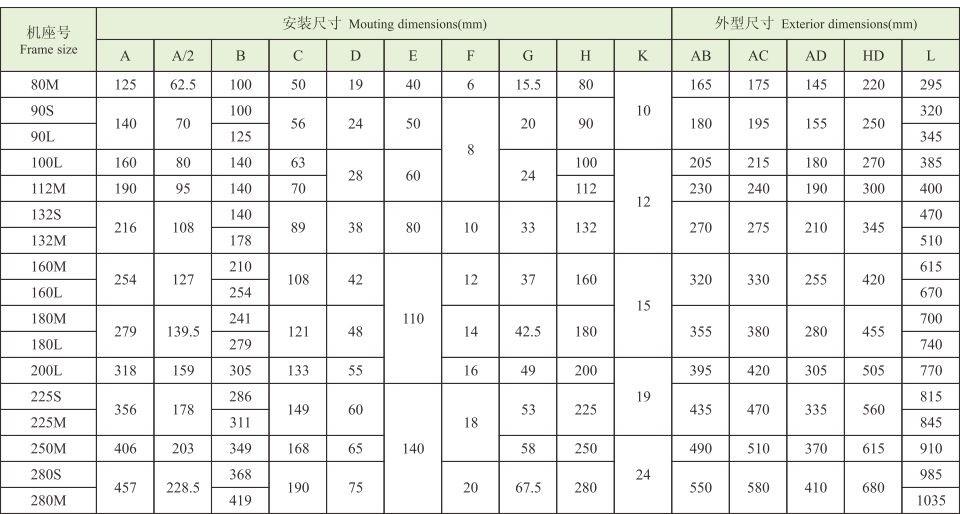

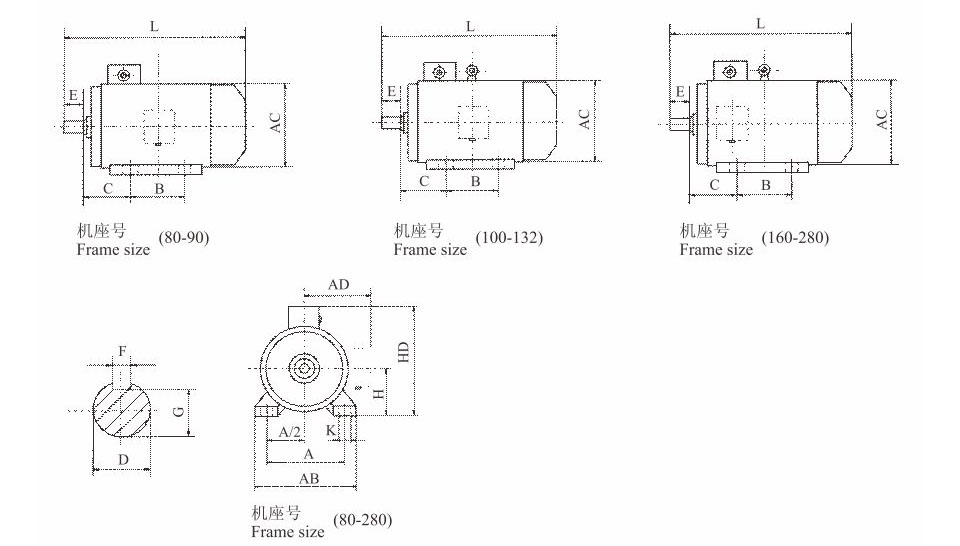

機座帶底腳，端蓋上無凸緣-IMB3
技術參數

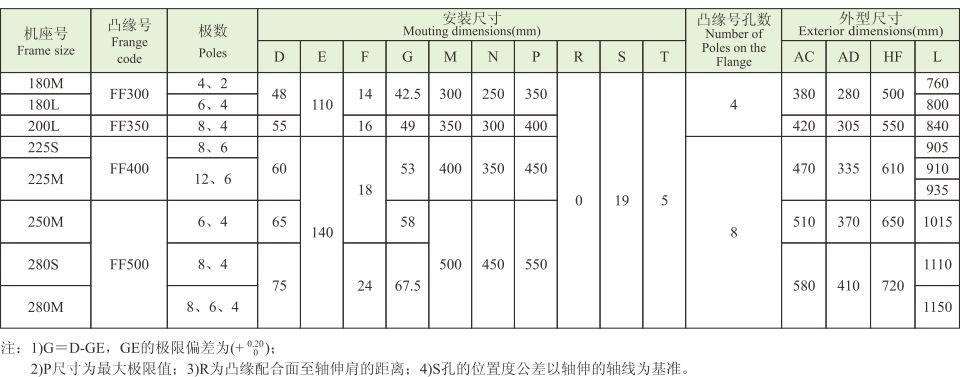

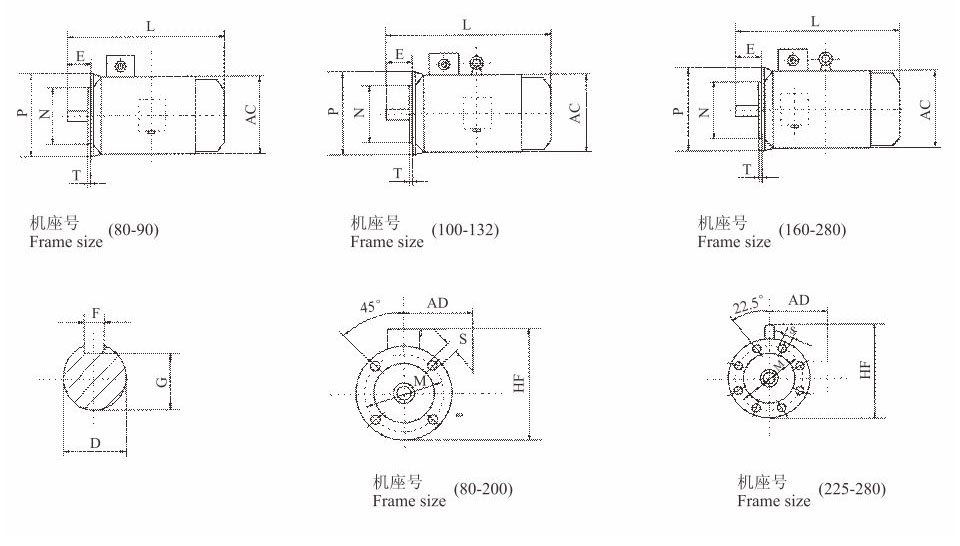

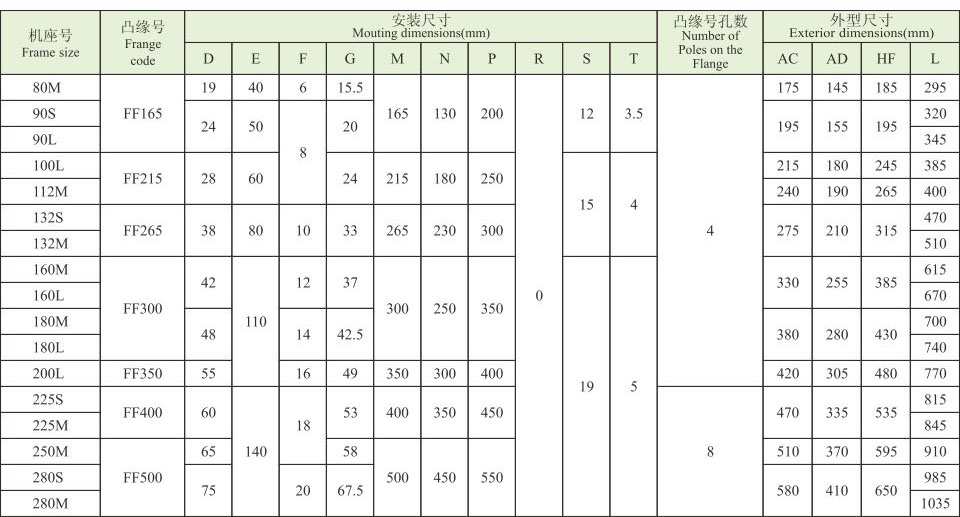

機座不帶底腳，端蓋上有凸緣(帶通孔)-IMB5
技術參數

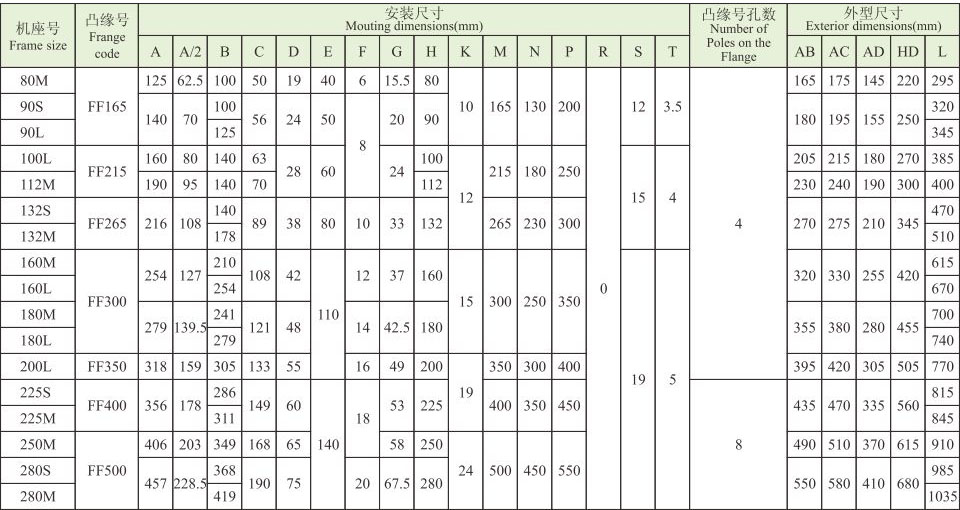

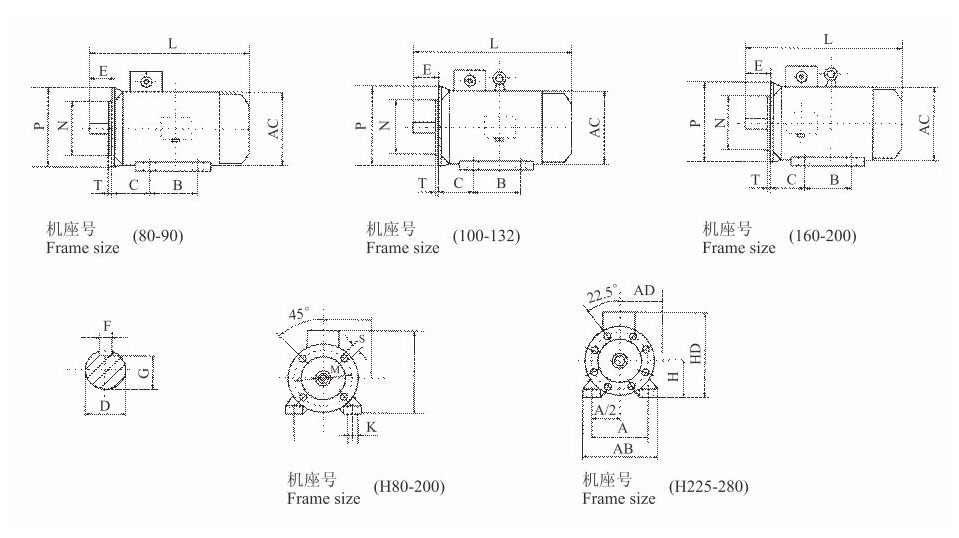

機座帶底腳，端蓋上有凸緣(帶通孔)-IMB35
技術參數

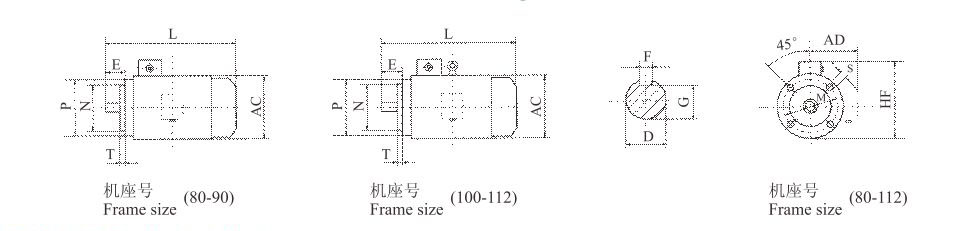

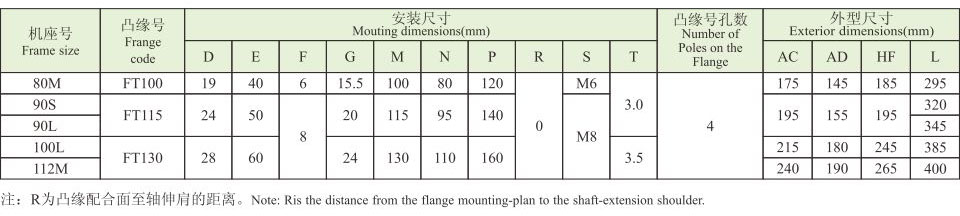

機座不帶底腳，端蓋上有凸緣(帶通孔)-IMB14
技術參數

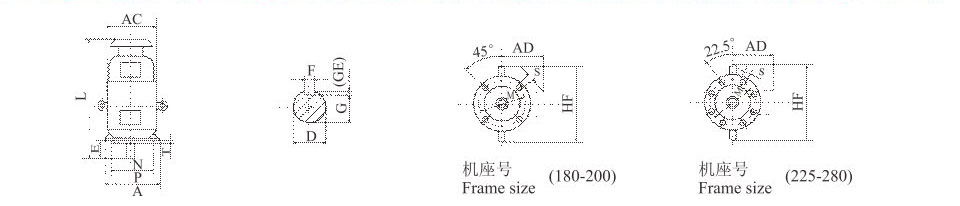

立式安裝，機座不帶底腳，端蓋上有凸緣(帶通孔)，軸伸向下的電動機-IMV1
技術參數
