YVF2系列(IP54)變頻調速三相異步電動機

YVF2系列變頻調速三相異步電動機是在Y2系列（IP54）電動機基礎上派生的系列電動機，外形結構新穎美觀，噪聲低、振動小。它具有較寬的調速范圍，并且調速平穩無級；具有獨立通風散熱系統可低速長期運行。與各類變頻器具有良好的參數匹配，配合矢量控制具有快速動態響應；低速無轉矩脈動，無共振現象；YVF2系列(IP54)三相異步電動機從80~315共12個機座號，計23個規格，目前我廠研制生產從80-280共11個機座號19個規格的電動機。按JB/T7118-2004《YVF2系列(IP54)變頻調速三相異步電動機技術條件》有關規定設計制造。按客戶需要還可以提供YVF2EJ系列變頻調速電磁制動三相異步電動機。

YVF2系列(IP54)變頻調速三相異步電動機的工作條件

(1)、海拔高度不超過1000M。

(2)、環境空氣溫度不超過40℃，不低于-15℃ 。

(3)、月平均最高溫度不超過90%，同時該月平均最低溫度不高于25 ℃

(4)、工作制為連續工作制（S1）

(5)、采用F級絕緣。

(6)、額定電壓為380V。

(7)、額定基礎為50Hz，一般為4極。

(8)、通風冷卻為IC416(獨立風機冷卻)。

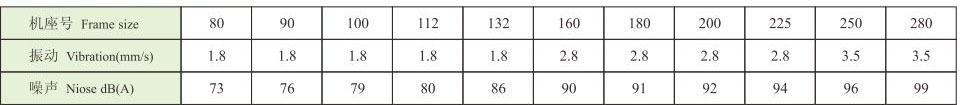

變頻電動機在變頻器供電條件下空載時振動速度有效值和噪聲值應≤以下表中值

技術參數

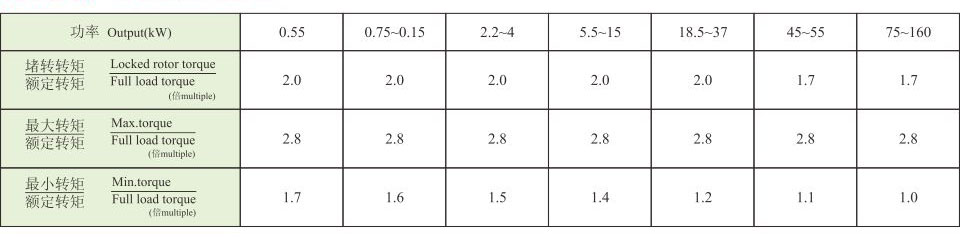

變頻電動機在額定電壓和額定頻率（基頻）下的堵轉轉矩、最大轉矩、起動過程中的最小轉矩以額定轉矩之比應≧以下表中值

基礎參數

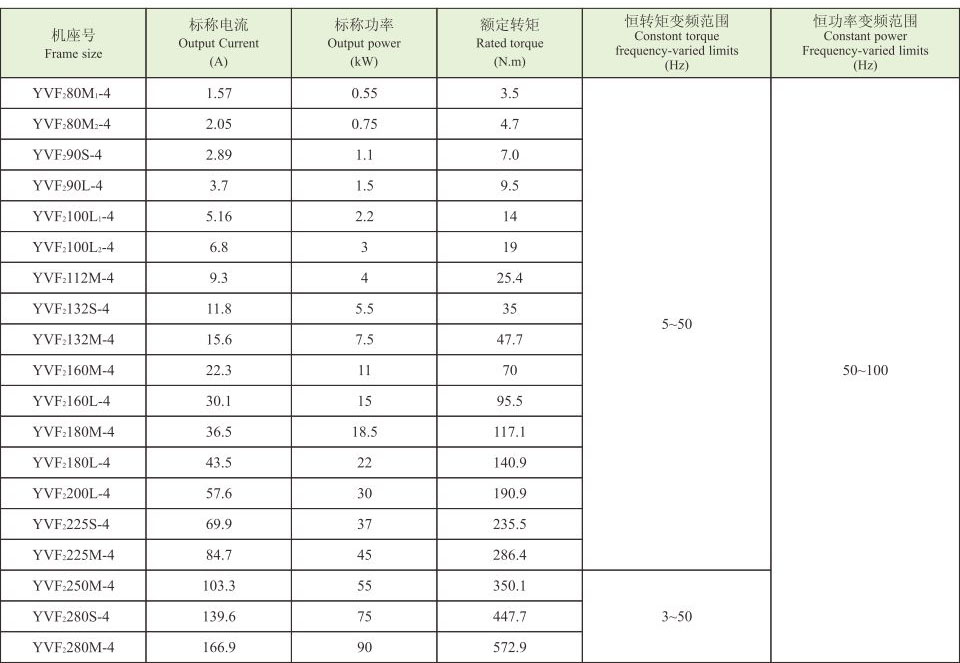

變頻電動機的機座，標稱功率、額定轉矩及變頻范圍如下表

技術參數

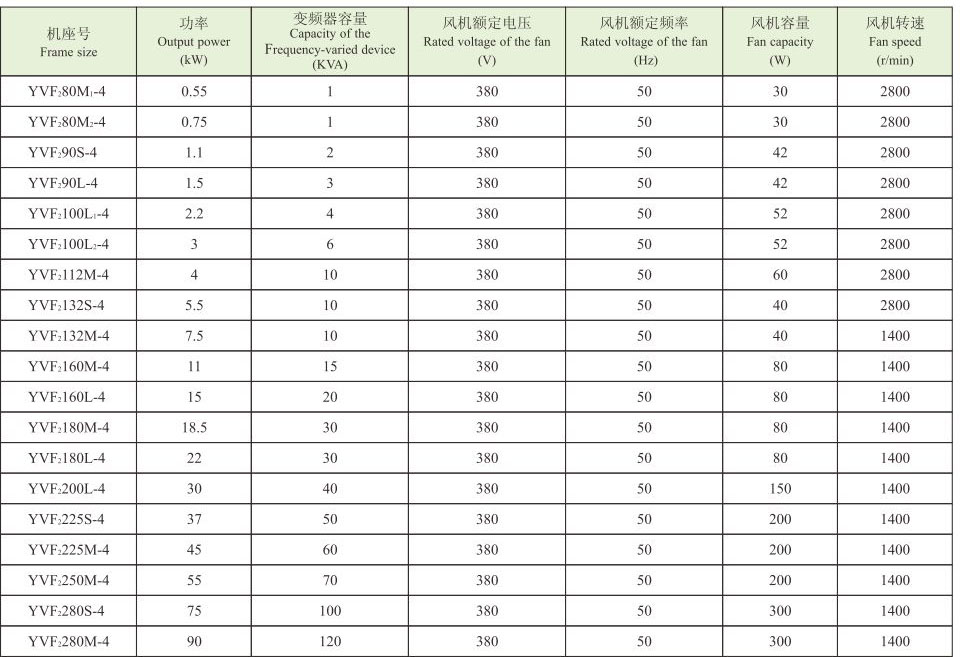

變頻電動機配套的變頻器容量和配套軸流風機容量

技術參數

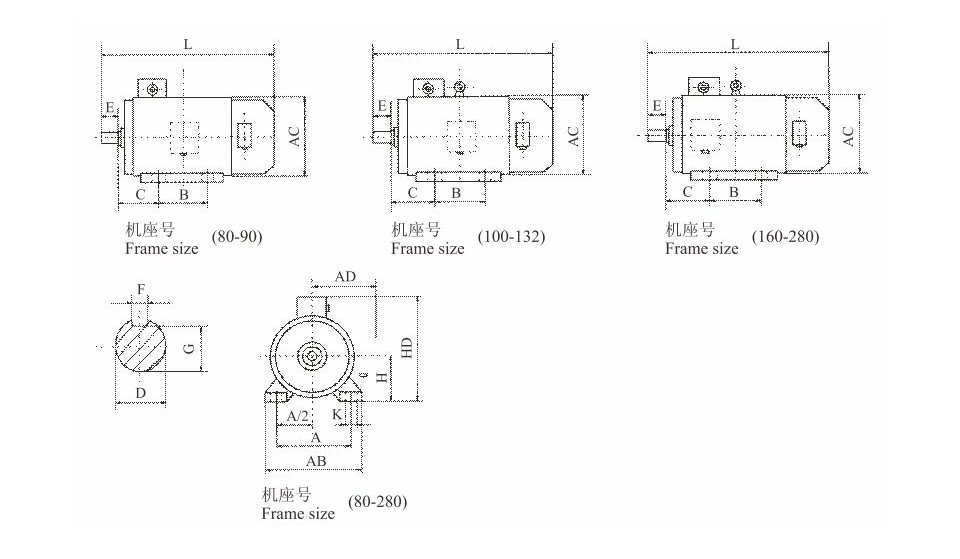

機座帶底腳，端蓋上無凸緣-IMB3

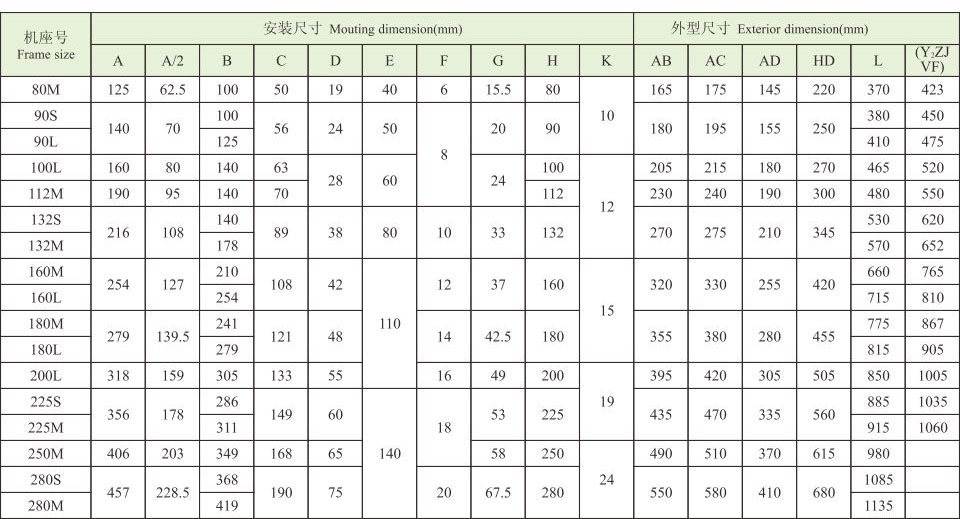

技術參數

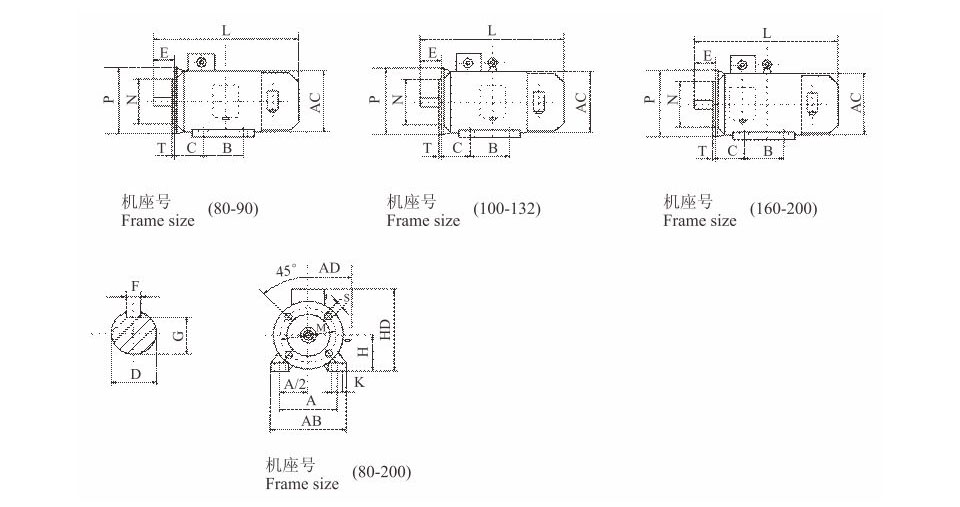

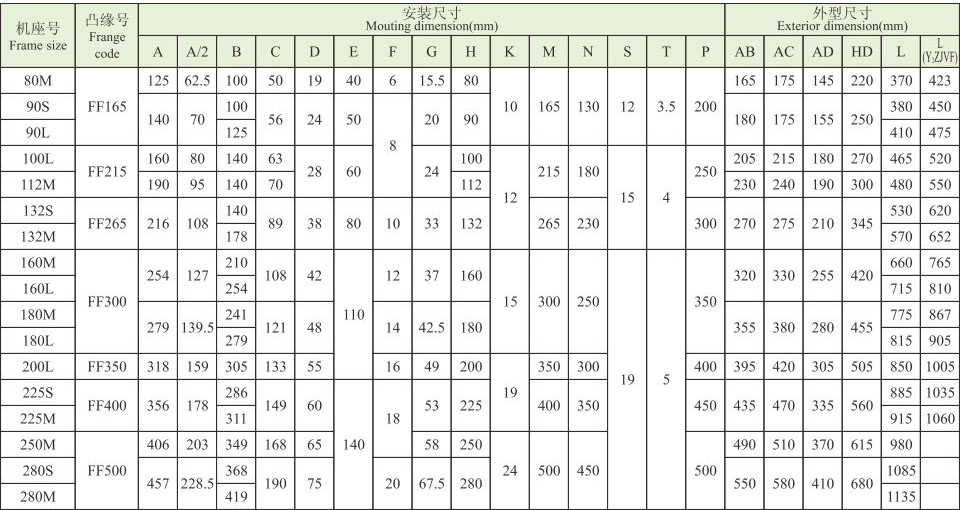

機座帶底腳，端蓋上有凸緣(帶通孔)-IMB3

技術參數

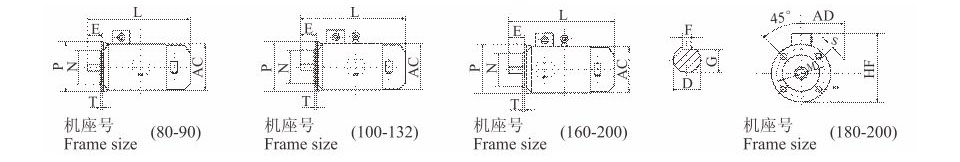

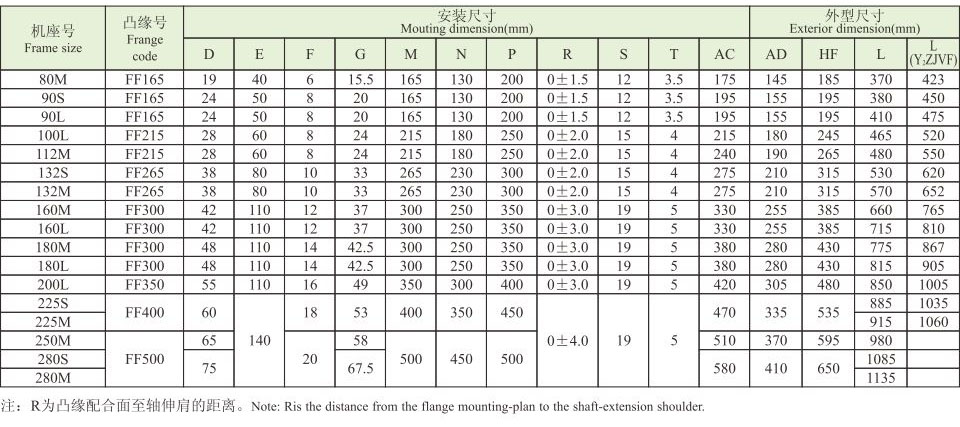

機座不帶底腳,端蓋上有凸緣(帶通孔)-IMB5

技術參數

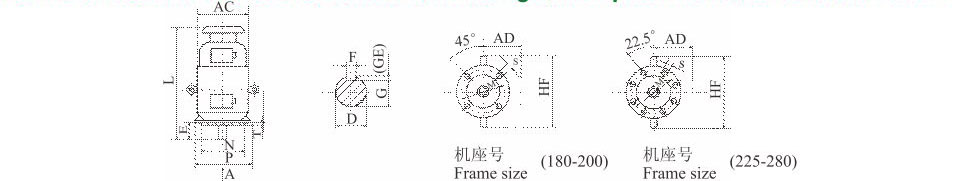

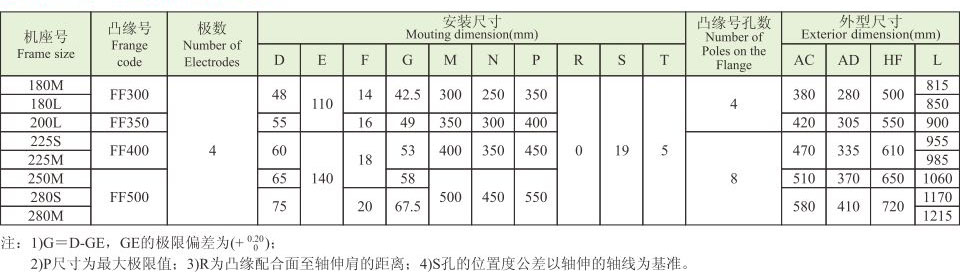

立式安裝，機座不帶底腳，端蓋上有凸緣(帶通孔)軸伸向下的電動機-IMV1

技術參數
